在玻璃鋼離心風機的選型工作中有一項是確定風機的外觀尺寸,然后再安裝現場預留出合適的位置。本文就來介紹一下玻璃鋼風機尺寸多大?與哪些因素有關?
玻璃鋼風機尺寸的范圍:
參照本公司提供的玻璃鋼離心風機參數表,在表中列出的常用風機型號從4A-8A,4C-14C共11個。風機的尺寸會隨著型號增加而變大,最小的風機尺寸為0.8m*0.6m*0.9m,最大型號風機的尺寸為3m*1.8m*3m。這個尺寸范圍僅限于常規類型的風機,一些特殊類型的風機尺寸還會有變化。
影響玻璃鋼風機尺寸的因素:
a、風機型號
上面介紹了在風機類型相同的前提下,風機的型號越大則外觀尺寸越大。比如C型風機,5C的玻璃鋼離心式風機外觀尺寸大約是1.5m*1m*1.6m左右。而10C的玻璃鋼離心風機尺寸為2.5m*1.6m*2.2m。
b、風機類型
比如上面提到的A型和C型兩種風機的外觀類型不同,相同型號的風機尺寸也不同。在風機型號固定的前提下,C型風機的外觀尺寸比A型風機要大一些。因為A型風機沒有使用皮帶傳動裝置,在制作風機時可以減小風機架子的尺寸。

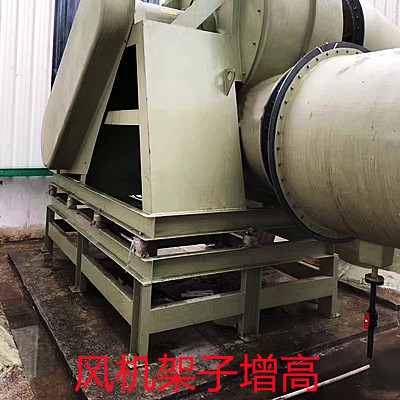

還有一些是風機的特殊類型,比如加裝隔音箱的風機或者風機架子按照需求尺寸進行了改變。如上圖所示,受到安裝現場的影響,成型的風機需要在架子底部安裝一定高度的支撐架。
c、風機方向
以常規風機為例,一般90°方向的風機尺寸偏長,180°方向的風機高度偏高。這是因風機架子的尺寸是固定的,當風機方向為90°時外殼會有一部分延長到架子的外面。而180°的風機外殼整體都在風機架子的垂直尺寸之內,但是總高度增加了。
注:客戶在采購風機時,我們廠家會提供相應型號的風機圖紙,里面有比較詳細的風機外觀尺寸。
